Более подробную информацию о рабочих характеристиках, габаритных размерах, аэродинамических параметрах, комплектации электродигвателем можно уточнить в каталоге Аксипал FTDA.

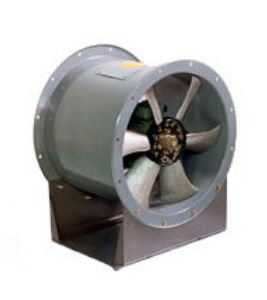

Осевой вентилятор Аксипал FTDA 035 является современным оригинальным промышленным вентилятором. Основными достоинствами вентилятора являются высокие значения производительности и напора (особенно это характерно для вентиляторов больших размеров), низкий по сравнению с аналогами уровень шума, возможность точного подбора вентилятора по заданным параметрам, что приводит к экономии электроэнергии.
Серия вентиляторов "Аксипал" включает в себя десять размеров (035, 040, 050, 056, 063, 071, 080, 100, 112, 125) с диаметром рабочих колес от 355 до 1250 мм. Производительность в диапазоне 0,5...145 тыс. куб.м/ч при развиваемом давлении 5...1500 Па.
Осевой вентилятор "Аксипал" применяется для перемещения воздуха и других газов в стационарных системах кондиционирования воздуха, в вентиляции и воздушном отоплении производственных и жилых помещений, в специальных производственных установках и подземных сооружениях транспортного строительства, находящегося под надзором Федеральной службы по технологическому надзору.
Наибольшее распространение получили вентиляторы с тремя лопатками, хотя для обеспечения заданных параметров рабочее колесо может также иметь 2, 4 и 6 лопаток. Конструкция рабочего колеса предусматривает в процессе сборки вентилятора установку лопаток на любой угол в диапазоне от 7 до 37, что позволяет получить оптимальную производительность вентилятора для конкретных условий эксплуатации. Лопатки устанавливаются на необходимый угол и балансируются на специальном оборудовании завода-изготовителя. В процессе эксплуатации запрещается самостоятельно производить разборку вентилятора и изменять установленный угол лопаток рабочего колеса, так как эти действия нарушают балансировку рабочего колеса и могут привести к перегрузу электродвигателя и, как следствие, выходу вентилятора из строя. В случае нарушения данных требований гарантийные обязательства завода-изготовителя прекращаются.
По требованию заказчика вентиляторы Аксипал FTDA 035 комплектуются следующими аксессуарами: входным конусом, обратным фланцем, плоским фланцем с сеткой, опорой вентилятора, защитной сеткой, выключателем безопасности. Также возможна поставка ящика управления с любым алгоритмом работы вентилятора. Ящик собирается из комплектующих компаний ABB, Siemens или Telemecaniqua
Наименование | № | Мощность двигателя, кВт | Скорость вращения, об/мин | Производи тельность м3/час, от | Производи тельность м3/час, до | Полное давление, Па от | Полное давление, Па до | Уровень звуковой мощности, дБ от | Уровень звуковой мощности, дБ до | Масса (без двигателя) |
FTDA 035 | 3,55 | 0,12 | 1500 | 1500 | 3500 | 10 | 90 | 54 | 67 | 11 |
3,55 | 0,18 | 1000 | 500 | 2400 | 5 | 40 | 44 | 57 | 11 | |
3,55 | 0,18 | 3000 | 3000 | 7100 | 50 | 380 | 73 | 86 | 11 | |
3,55 | 0,18 | 1500 | 1500 | 3500 | 10 | 90 | 54 | 67 | 11 | |
3,55 | 0,25 | 3000 | 3000 | 7100 | 50 | 380 | 73 | 86 | 11 | |
3,55 | 0,37 | 3000 | 3000 | 7100 | 50 | 380 | 73 | 86 | 11 | |
3,55 | 0,55 | 3000 | 3000 | 7100 | 50 | 380 | 73 | 86 | 11 | |
3,55 | 0,75 | 3000 | 3000 | 7100 | 50 | 380 | 73 | 86 | 11 | |
3,55 | 1,10 | 3000 | 3000 | 7100 | 50 | 380 | 73 | 86 | 11 | |
3,55 | 1,50 | 3000 | 3000 | 7100 | 50 | 380 | 73 | 86 | 11 |
