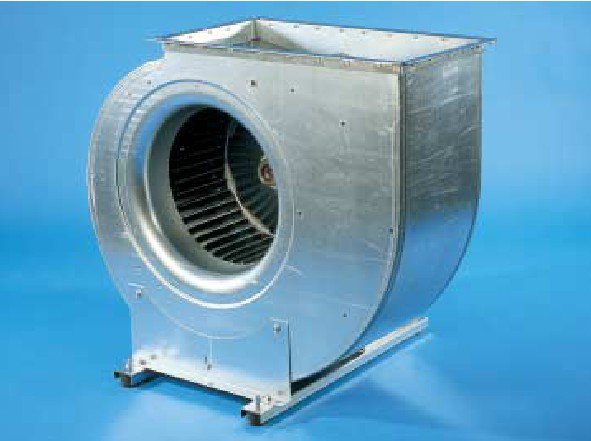

Вентилятор Flaktwoods GTLF-1-025-6 центробежный

Категории: GTLF-1

Описание

	Сentrimaster серии GT и GX обзор - Русский		Centrimaster GTLF-1, GTLB-1 - Русский
	Centrimaster GTLF-3, GTLB-3, GTHB-3 - Русский		Centrimaster GTLF-5, GTLB-5, GTHB-5 - English
	Centrimaster GXLF-5, GXLB-5, GXHB-5 - English		Серия GT Инструкция по монтажу и обслуживанию - Русский

Описание серии Flaktwoods GTLF-1-025-6

Серия центробежных вентиляторов с прямым приводом. Центробежные вентиляторы с прямым приводом и односторонним всасыванием типа GT CENTRIMASTER® рассчитаны на расход воздуха до 7 м3/с и повышение давления до 2000 Па.

Серия Centrimaster® GT-1 включает центробежные вентиляторы с рабочими колесами двух типов: рабочее колесо с загнутыми вперед лопастями для вентиляторов (GTLF) и рабочее колесо с загнутыми назад лопастями для вентиляторов (GTLB).

Версии. Помимо стандартной версии также доступны искрозащищенные вентиляторы. Вентиляторы GT с функцией дымоудаления тестировались французским институтом CTICM и российским институтом VNIIPO. В CTICM проверили вентиляторы работающие при температуре +400 °C, а VNIIPO проверил вентиляторы работающие при на +400 °C и +600 °C.

Искрозащищенные вентиляторы соответствуют немецким стандартам VDMA 24 169 3.1 – 3.2 и 3.4. Входной конус сделан из латуни, в вентиляторах GTLF входное отверстие оснащено латунным ободом.

Вентиляторы с односторонним всасыванием рассчитаны на непрерывную эксплуатацию при температуре до +80°C, если воздухозабор вентилятора подключен к воздуховоду. Если на двигатель попадает поток воздуха, то есть при свободном монтаже приточного вентилятора, температура воздуха не должна превышать +40°C. По специальному заказу возможна поставка двигателей, рассчитанных на более высокую температуру.

Конструкция вентилятора

Корпус. Корпус вентилятора сделан из гальванизированной листовой стали Sendzimir. Боковые стороны корпуса монолитно запечатаны, входные отверстия глубоко посажены в стенах. Корпус вентилятора соединен «методом фальцовки Питтсбурга» позволяющем создавать прочные швы.. Этот метод соединения и глубоко посаженные входные отверстия гарантируют успешный дизайн и высокое качество. Контур был специально разработан и позволяет оптимизированный аэродинамические свойства вентилятора

Воздуховод. Дизайн воздуховода имеет большое значение для эффективной работы вентилятора. От его конструкции зависит понижение уровня шума. В серии GTLF входное отверстие непосредственно утоплено в стенку. В серии GTLB входное отверстие более глубоко посажено в области рабочего колеса, аккуратно перекрывающегося небольшим нахлестом, точно рассчитанным радиальным зазором. Входные конусы вентиляторов GTLB глубоко вытянуты в одной части и соответствуют окончанию стены вентиляторов серии GTLF. Это значит, что у вентиляторов GTLB имеется 'двойное входное отверстие', что придает корпусу вентилятора дополнительную жесткость.

Рабочее колесо. Рабочее колесо вентилятора с загнутыми назад лопастями для вентиляторов (GTLF) сделано из листовой стали, сварено и покрыто 60мм слоем эпоксидной смолы (цвет: AM 8043, темно-серый). Рабочее колесо вентилятора с загнутыми вперед кривыми лезвиями (GTLF) сделано из оцинкованной листовой стали (Sendzimir). Рабочие колеса размером 035–071 вентиляторов GTLB динамически уравновешено согласно с требованиями Международной Организации по Стандартизации 1940-1973 г 2,5 на максимальной скорости. Рабочие колеса размерами 022–031 GTLB и все размеры вентиляторов GTLF динамически уравновешенны согласно требованиям Международной Организации по Стандартизации Стандарт 1940-1973г 6.3 на максимальной скорости.

Серия GTLF. Центробежный вентилятор с прямым приводом и односторонним всасыванием сделан из оцинкованной стали Sendzimir, соединенной 'Методом фальцовки Питтсбурга'. Рабочее колесо с загнутыми вперед лопастями сделано из оцинкованной стали Sendzimir и динамически уравновешено согласно требованиям Международной Организации по Стандартизации Стандарт 1940 – 1973 г 6.3. Ародинамические эксплуатационные качества были определены в соответствии с AMCA 210-85 и 300-85.
