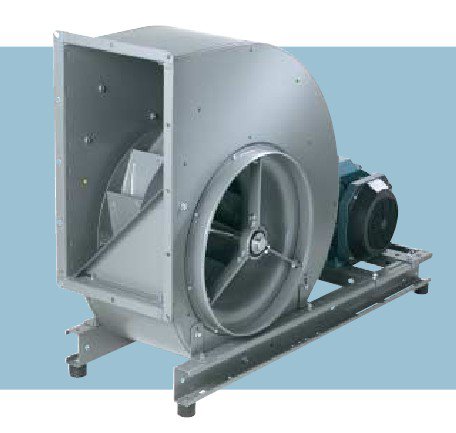

Центробежный вентилятор с ременным приводом и ременной передачей. Модель GТ CENTRIMASTER представляет собой центробежный вентилятор с односторонним всасыванием и ременной передачей с подачей воздуха до 27 м3/сек и уровнем давления до 3.300 Па.
Центробежные вентиляторы поставляются с двумя типами колес:
- Колесо с загнутыми вперед лопатками у вентиляторов модели GTLF;
- Колесо с загнутыми назад лопатками у вентиляторов моделей GTLB и GTHB.
Загнутые назад лопатки у вентиляторов модели GTLB имеют такие же аэродинамические характеристики, как и лопатки в вентиляторах модели GTHB, но вентиляторы GTHB имеют более мощное крепление, так как рассчитаны на работу при более высоких скоростях.
Кроме стандартного исполнения, выпускаются вентиляторы во взрывозащищенном исполнении. Вентиляторы GТ для дымоудаления тестировались французским институтом CTICM и российским институтом ВНИИПО. CTICM тестировал вентиляторы (GTLB-3-025-140 и GTLF-3-031-071) при температуре +400 °С на протяжении 2 часов. ВНИИПО тестировал все вентиляторы GT c односторонним всасыванием при температуре + 400 °С в течение 2 часов и при температуре + 600 °С в течение 1 часа. По сравнению со стандартным исполнением, вентиляторы для дымоудаления имеют дополнительную защиту подшипников.
GTLB Взрывозащищенные вентиляторы отвечают немецким стандартам VDMA 24 169 3.1 – 3.2 и 3.4. Всасывающий конус выполнен из латуни, а в вентиляторах GTLF на входе установлена латунная лента. Вентиляторы с односторонним всасыванием предназначены для постоянной работы при температурах до +80 °С, в случае, если вентилятор подсоединен к воздуховоду. Если на двигатель воздействует перемещаемый воздушный поток, температура перемещаемого воздуха не должна превышать +40 °С. Двигатели для более высокой температуры поставляются по GTHB специальному заказу.
Колесо вентиляторов с загнутыми назад лопатками (модели GTLB и GTHB) выполнено из сварной листовой стали с 60 µм эпоксидным покрытием (цвет – АМ 8043, темно-серый). Колесо вентиляторов с загнутыми вперед лопатками (модель GTLF) выполнено из листовой оцинкованной стали. Колесо вентиляторов GTLB и GTHB размера 040-140 динамически отбалансировано на максимальной скорости в соответствии с классом G 2.5 по стандарту ISO 1940-1973.
Колесо вентиляторов GTLB размера 025-031 и вентиляторов GTLF всех размеров динамически отбалансировано на максимальной скорости в соответствии с классом G 6.3 по стандарту ISO 1940-1973. Колесо вентиляторов размера 025-100 крепится на вале посредством болтов.
Ременная передача. Ременная передача состоит из ременных шкивов и ремня (ремней). Шкивы имеют отдельную втулку типа Taper-lock, которую можно легко установить и снять. Защитный кожух ременной передачи включен в поставку вентилятора GT
