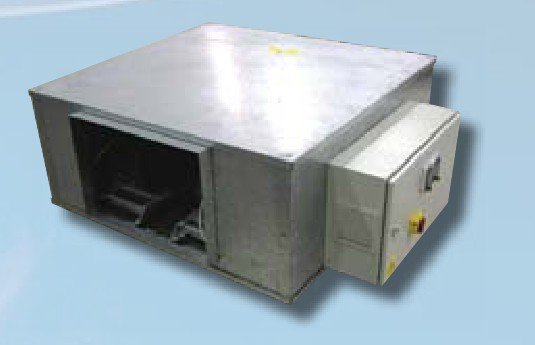

Вентилятор Flaktwoods Copford Range DRSF/DDSF 6A коробчатый
- доступен контроль скорости
- объемный расход до 8.65м3/с
- давление до 780Па
- доступен с прямым или ременным приводом
- под заказ доступен с двигателем IE2
- предназначен для установки в каналах или на крыше
- все электромонтажные работы выполняются на заводе
Для предотвращения рециркуляции воздуха жалюзи автоматически поворачиваются на шарнирах.
Установка (монтаж) Flaktwoods DRSF/DDSF 6A
Вентилятор для установки на крыше, тип DR и BR (SF или PF)
Изготовлен из сплава алюминия. Воздух выводится через глубоко посаженные одинарные жалюзи или жалюзи с решеткой, предохраняющей от влаги.
Электрический изолятор установлен в качестве стандартного. Соединение воздуховодов может быть выполнено в различных позициях и размерах.
Канальный (навесной) вентилятор, тип DD и BD (SF или PF)
Изготовлен из оцинкованной листовой стали, с устройством для горизонтальной подачи воздуха. Алюминиевые блоки изготавливаются под заказ. Электрические изоляторы также предоставляются по запросу. Соединение воздуховодов может быть выполнено в различных позициях и размерах.
- Вентиляторы двустороннего всасывания, рабочее колесо установлено в пределах прокрутки и непосредственно связано через ременную передачу с индивидуальным двигателем. SF единицы используются в одинарных вентиляторах, а PF единицы применяются в служебных/ резервных вентиляторах, установленных параллельно.
- Обслуживание может быть легко извлечен из корпуса для очистки и обслуживания, с поворотным доступом.
- Двигатели изготавливаются по BS5000. Прямой привод и антивибрационные крепления устанавливаются между креплением двигателя монтажа вооружения и рабочим колесом. Стандартная защита от перегрева устанавливается на прямой привод однофазных двигателей. Некоторые модели, снабженные ременным приводом, имеют крепления между общей рамой вентилятора и корпусом установки.
- Электроснабжение: 220 – 240В / 50Гц / 1 ф. 380 – 420В/ 50Гц / 3 ф.
- Уровень шума: Вся акустическая изоляция соответствует стандартам.
Расшифровка кодов Flaktwoods:
- D - прямой привод;
- B - ременной привод;
- R - крышный вентилятор;
- D - канальный вентилятор;
- PF - параллельный вентилятор;
- SF - одиночный вентилятор;
- A - не линейный;
- AL - с акустической изоляцией (стандарт).
Шумовые характеристики Flaktwoods DRSF/DDSF 6A
График производительности и давления Flaktwoods DRSF/DDSF 6A
Рабочие параметры и характеристики Flaktwoods Copford Range DRSF/DDSF 6A
Габаритные и присоединительные размеры модели DDSF
Габаритные и присоединительные размеры модели DDPF
Габаритные и присоединительные размеры модели DRSF
Габаритные и присоединительные размеры модели DRPF
