Вентилятор Nicotra ADH-0630 центробежный

Описание и преимущества ADH-0630

Центробежный вентилятор для ременного привода c прямым приводом без корпуса. Центробежный вентилятор двустороннего всасывания с загнутыми вперед лопатками под ременный привод.

Широко применяется в различных стандартных системах вентиляции и кондиционирования воздуха.

• Высокая производительность по воздуху;
• Низкое давление, малошумный;
• Объемный расход до 300 000 м3/ч;
• Давление до 2200 Па

Типовой ряд ADH-E и ADH G2E

• Типоразмеры 0160 - 0560;
• Спиральный корпус из оцинкованного стального листа, со стоячим фальцем и с прямой перегородкой;
• Новое барабанное рабочее колесо с загнутыми вперед лопатками;
• Гальванически оцинкованные валы;
• Объемный расход до 120 000 м3/ч;
• Давление до 2200 Пa.

Типовой ряд ADH и ADH G2

• Типоразмеры 0630 - 1000;
• Спиральный корпус из оцинкованного стального листа с питтсбургским лежачим фальцем и с V-образной перегородкой;
• Объемный расход до 300 000 м3/ч;
• Давление до 1800 Па.

Разнообразие моделей ADH-E и ADH:

Вентиляторы, подходящие для любых условий эксплуатации. У типового ряда ADH-E и ADH, в зависимости от типоразмера, имеется до 5 конструктивных исполнений отдельных вентиляторов и до 5 вариантов сдвоенных вентиляторов. Это позволяет подобрать подходящий вентилятор для любых условий эксплуатации и для любых областей применения.

Типовой ряд ADH-E и ADH

Модернизация типоразмеров с 0160 до 0560 модельного ряда ADH привела к созданию новой серии, отличающейся целымрядом усовершенствований. Так возникло поколение ADH-E, способное выдержать любые условия эксплуатации. Особое внимание в процессе разработки мы уделили четырем факторам: объемному расходу, давлению, энергетической эффективности и шуму. Успех очевиден: Все новые модели по этим параметрам как минимум равноценны или лучше предшественников.

Отдельные и сдвоенные вентиляторы: Новый типовой ряд ADH-E убедителен во всех областях применения благодаряоптимизированным функциям и различным возможностям использования.

• Все детали оборудования и дополнительные комплектующие согласованы между собой;
• Присоединительные размеры ADH E (у типоразмеров от 0160 до 0560) идентичны соответствующим моделям предшествующего ряда ADH;
• Типоразмеры с ADH 0630 до 1000 остались неизменными;
• Все модели ADH E до типоразмера 0500 совместимы с новой опорной рамой compact для простой и экономичной комплектации.

Высокое качество для максимальной мощности и длительного срока службы. Наряду с продуманной конструкцией большое значение для длительного срока службы имеет качество и обработка материалов.У новых ADH-E корпус стал еще более устойчивым благодаря конструкции со стоячим фальцем. Оптимизированное крепление лопаток рабочего колеса и оцинкованные валы для более действенной защиты от коррозии являются дополнительными факторами, которые значительно повышают срок службы вентиляторов этого типового ряда.

Технические характеристики Nicotra ADH-0630

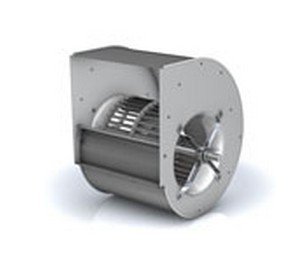

Внешнший вид Nicotra ADH-0630

Компановка и варианты исполнения Nicotra ADH-0630

График производительности Nicotra ADH-0630

Габаритные размеры Nicotra ADH-0630
